2016年一級建造師市政實務考試真題及答案解析

　　(四)

　　背景資料

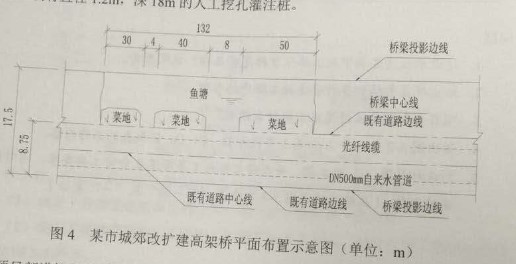

　　某公司中標承建該市城郊結合部交通改擴建高架工程，該高架上部結構為現澆預應力鋼筋混凝土連續箱梁，橋梁底板距地面高15m，寬17.5m，主線長720m，橋梁中心軸線位于既有道路邊線，在既有道路中心線附近有埋深1.5m的現狀DN500自來水管道和光纖線纜，平面布置如圖4所示。高架橋跨越132m魚塘和菜地，設計跨徑組合為41.5+49+41.5m，其余為標準聯，跨徑組合為(28+28+28)m×7聯，支架法施工。下部結構為：H型墩身下接10.5m×65m×33m承臺(埋深在光纖線纜下0.5m),承臺下設有直徑1.2m,深18m的人工挖孔灌注樁。

　　項目部進場后編制的施工組織設計提出了“支架地基加固處理”專項方案中，項目部認為在支架地基預壓時的荷載應是不小于支架地基承受的混凝土結構物恒載的1.2倍即可，并根據相關規定組織召開了專家論證會，邀請了含本項目技術負責人在內的四倍專家對方案內容進行了論證。專項方案經論證后，專家組提出了應補充該工程上部結構施工流程及支架地基預壓荷載驗算需修改完善的指導意見。項目部未按專家組要求補充該工程上部結構施工流程和支架地基預壓荷載驗算，只將其他少量問題做了修改，上報項目總監和建設單位項目負責人審批時未能通過。

　　問題

　　1、寫出該工程上部結構施工流程(自箱梁鋼筋驗收完成到落架結束，混凝土采用一次澆筑法。)

　　2、編寫“支架地基加固處理”專項方案的主要因素是什么?

　　3、“支架地基加固處理”后的合格判定標準是什么?

　　4、項目部在支架地基預壓方案中，還有哪些因素應進入預壓荷載計算?

　　5、該項目中除了“DN500自來水管道，光纖線纜保護方案中”和“預應力張拉專項方案”以外還有哪些內容屬于“危險性較大的分部分項工程”范圍未上報專項方案，請補充。

　　6、項目部邀請了含本項目技術負責人在內的四位專家對兩個專項方案進行論證的結果是否有效?如無效請說明理由并寫出正確做法。

　　【參考答案】

　　1、該工程上部結構施工流程：鋼筋驗收→地基處理→搭設支架→安裝并調好底模、側模→底、腹板普通鋼筋綁扎及預應力管道設置→安裝內模→頂板普通鋼筋綁扎及預應力管道預設→澆筑混凝土→混凝土養護→穿預應力筋束→張拉預應力→孔道壓漿→封錨→拆除模板→落架。

　　或者：鋼筋驗收→地基處理→搭設支架→安裝并調好底模、側模→底、腹板普通鋼筋綁扎及預應力管道設置→安裝內模→頂板普通鋼筋綁扎及預應力管道預設→穿預應力筋束→澆筑混凝土→混凝土養護→張拉預應力→孔道壓漿→封錨→拆除模板→落架。

　　【解析】預應力筋安裝有先穿束后澆混凝土和先澆混凝土后穿束兩種。

　　2、編寫“支架地基加固處理”專項方案的主要因素：

　　(1)原地基為魚塘、菜地，須進行地基處理;

　　(2)為保護地下管線，須進行地基處理;

　　(3)地基承載力;

　　(4)支架形式對地基的要求;

　　(5)上部結構箱梁尺寸、重量等對地基的要求;

　　(5)施工計劃;

　　(7)施工安全保證措施;

　　(8)勞動力計劃等

　　【解析】本小題的設問讓考生很費解，專項方案的“主要因素”究竟指的是什么?是指為何要對地基加固處理、還是指編寫專項方案應考慮到的主要因素、還是指專項方案中包括了哪些主要因素?在諸多不明朗的情況下，建議考生三方面都作答，把“本工程支架地基加固處理原因”、“支架地基加固處理→地基、支架、上部結構箱梁”和“專項方案的內容”相結合作答。

　　3、“支架地基加固處理”合格判定標準：

　　(1)地基承載力滿足現行標準的規定;

　　地基沉降狀況滿足現行標準的規定——各監測點連續24h的沉降量平均值小于1mm;各監測點連續72h的沉降量平均值小于5mm。

　　【解析】本題考查對《鋼管滿堂支架預壓技術規程》(JGJ/T194-2009)的掌握情況。

　　《鋼管滿堂支架預壓技術規程》(JGJ/T194-2009)2.0.1條規定：“支架基礎預壓：為檢驗支架搭設范圍內基礎的承載能力和沉降狀況，對支架基礎進行的加載預壓”。

　　《鋼管滿堂支架預壓技術規程》(JGJ/T194-2009)4.1.6條規定：“對支架基礎的預壓監測過程中，當滿足下列條件之一時，應判定支架基礎預壓合格：各監測點連續24h的沉降量平均值小于1mm;各監測點連續72h的沉降量平均值小于5mm”。

　　4、預壓荷載計算還應考慮：鋼管支架和模板的重量。

　　【解析】本題考查對《鋼管滿堂支架預壓技術規程》(JGJ/T194-2009)的掌握情況。

　　《鋼管滿堂支架預壓技術規程》(JGJ/T194-2009)4.2.1條規定：“支架基礎預壓荷載不應小于支架基礎承受的混凝土結構恒載與鋼管支架、模板重量之和的1.2倍”。

　　5、專項方案應補充：

　　(1)模板工程及支撐工程;

　　(2)起重吊裝及安裝拆卸工程;

　　(3)腳手架工程;

　　(4)深基坑工程;

　　(5)人工挖孔樁工程。

　　【解析】本題可以通過“挖掘背景資料”探求得到答案：

　　橋梁底板距地面高15m→模板工程及支撐工程+起重吊裝及安裝拆卸工程+腳手架工程;

　　10.5m×6.5m×3.3m承臺(埋深在光纖線纜下0.5m)→深基坑工程;

　　深18m的人工挖孔灌注樁→人工挖孔樁工程。

　　6、(1)論證結果無效。

　　(2)理由：①專項方案論證的專家組中不能有本項目技術負責人;②專項方案論證的專家組中僅有四位專家不滿足專家人數要求。

　　(3)正確做法：施工總承包單位應組織專項方案的專家論證會，本項目參建各方的人員不得以專家身份參加專家論證會，專家組應當由5名及以上(應組成單數)符合相關專業要求的專家組成。施工單位應當根據論證報告修改完善專項方案，并經施工單位技術負責人、項目總監理工程師、建設單位項目負責人簽字后，方可組織實施。
